CAD画图技巧24：实木小桌的渲染

autoCAD可以画出逼真的效果图，详情如下

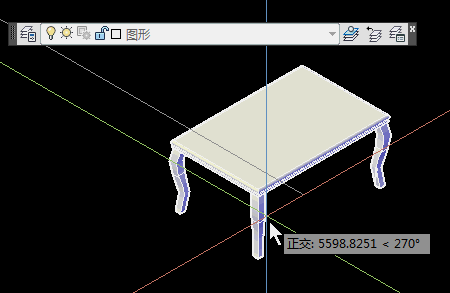

1.如下图的小桌，先将标注图层锁定并关闭，然后将小桌复制一个。

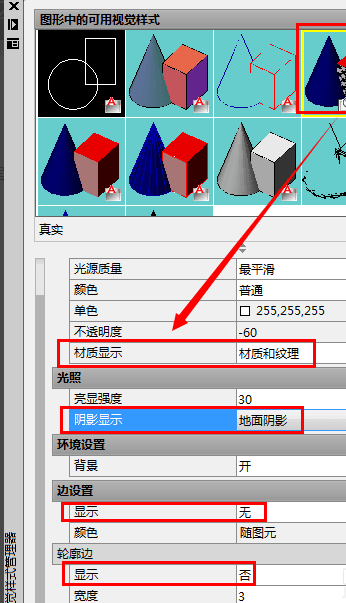

2.将视觉样式转为真实样式，将真实视觉样式中：

材质显示——材质与纹理

阴影显示——地面阴影

边设置显示——无

轮廓边显示——否

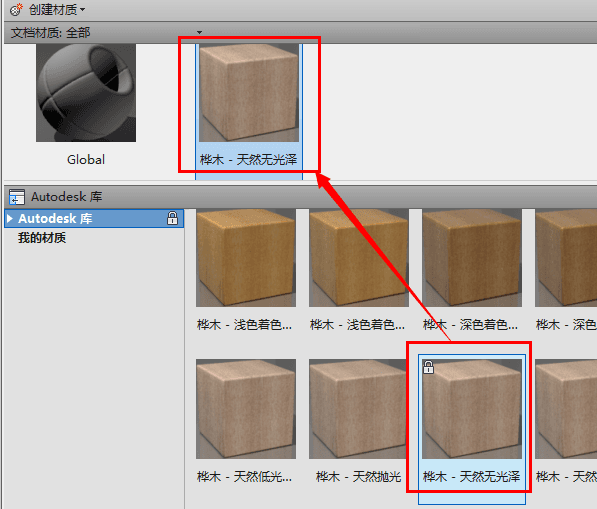

3.打开视图——渲染——材质浏览器——找到桦木——点击让其到上面的位置

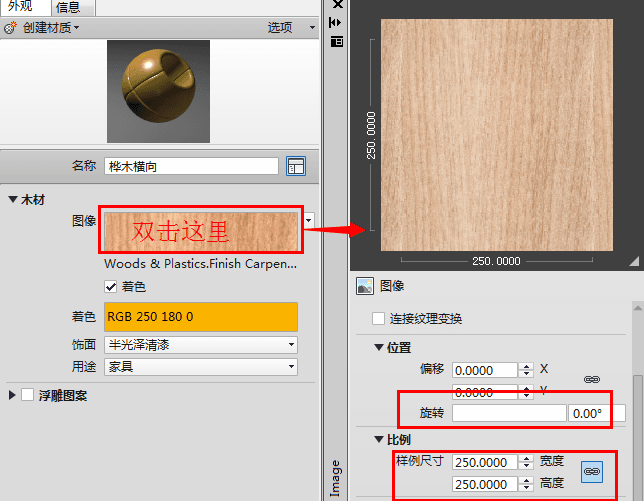

4.双击上面的桦木——进入材质编辑窗口

选项——对象

名称——桦木横向

着色——250,180,0

饰面——半光泽清漆

用途——家具

5.双击图像——进入桦木纹理编辑窗口

旋转——0

样例尺寸——250——250

重复——平铺——平铺

CAD软件教程：http://www.3c1x.com/cad-edu

6.编辑好后——到材质浏览器中将桦木横向复制一下，改名为桦木纵向

然后到纹理窗口，将旋转改成90度

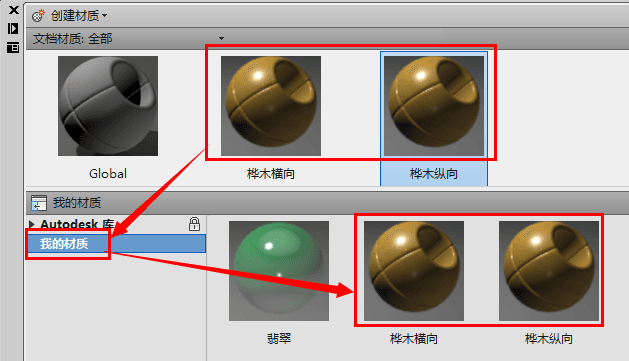

7.到材质浏览器中将桦木横向与桦木纵向添加到我的材质库中

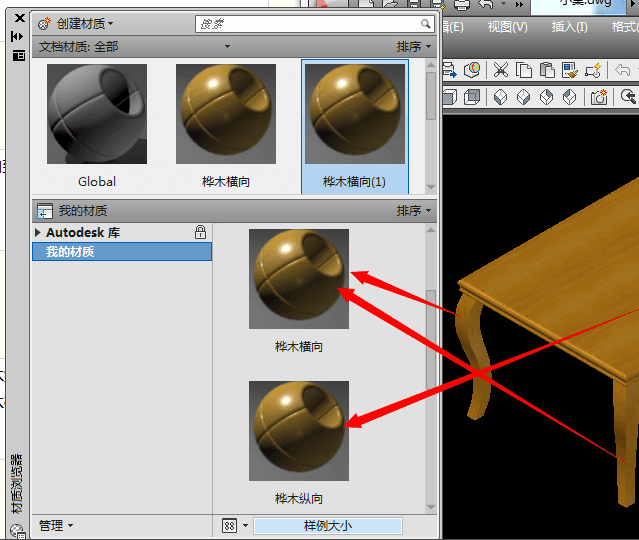

8.选中小桌台面——到材质浏览器中点击桦木纵向

再选中小桌腿——到材质浏览器中点击桦木横向

渲染后小桌的效果图就出来了
