如何用CAD天正软件生成建筑立面和剖面图（仅供参考）

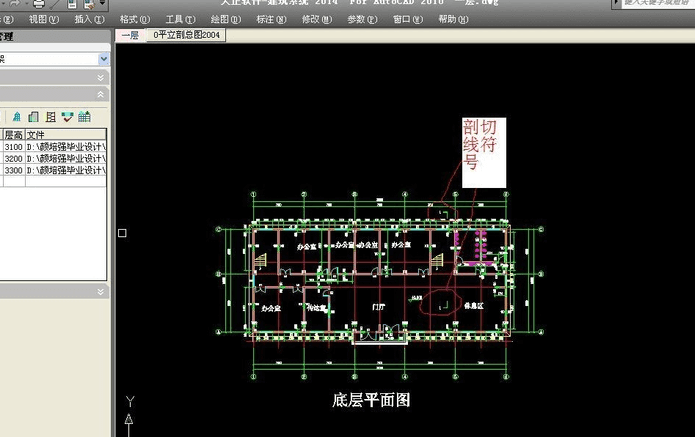

1.先画好建筑平面图
2.打开天正软件，选择【文件布图】下的【工程管理】。

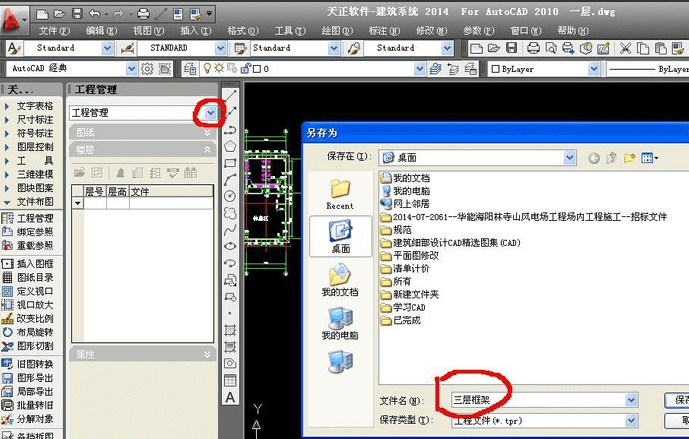

3.点【工程管理】下新建工程，建立名为“三层框架”的工程名
4.用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取

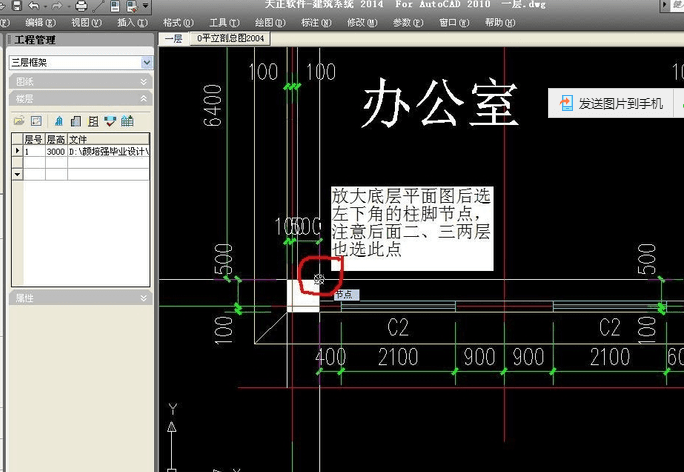

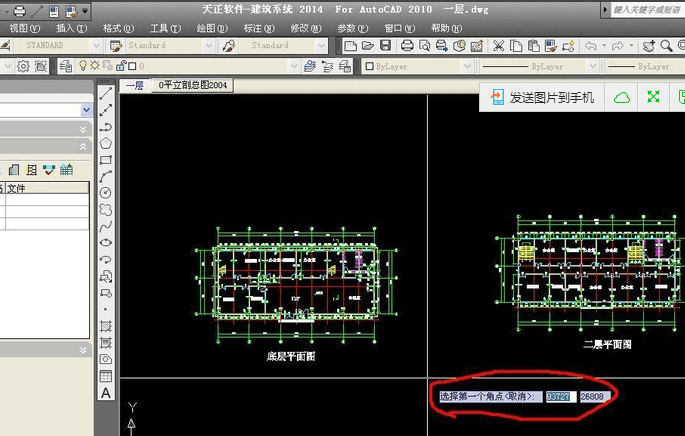

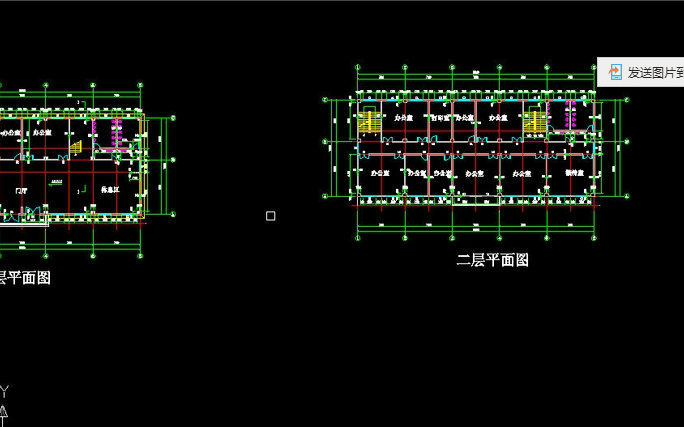

5.根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼

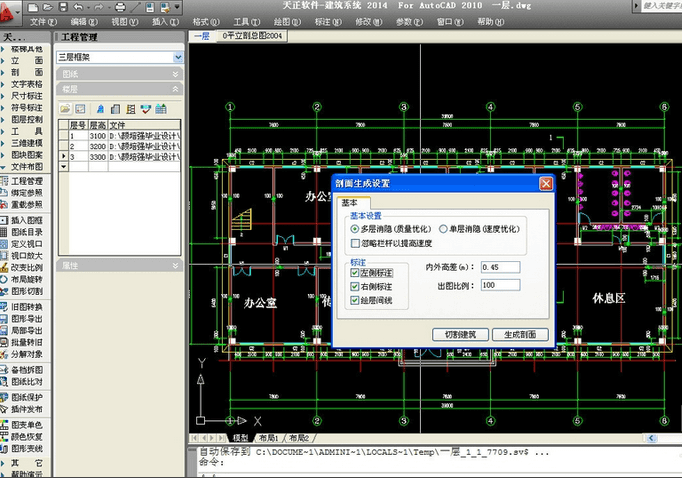

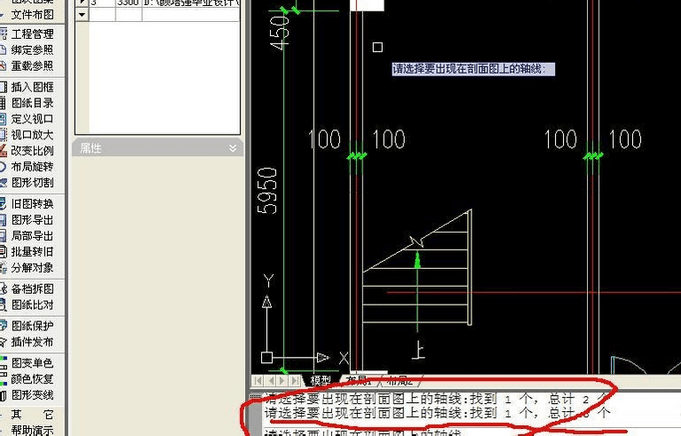

6.输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。
7.命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。同理立面生成亦是如此
最终剖面图
