如何设置creo进入草绘时使草绘平面与屏幕平行吗?

  • A+
所属分类:proe(creo)

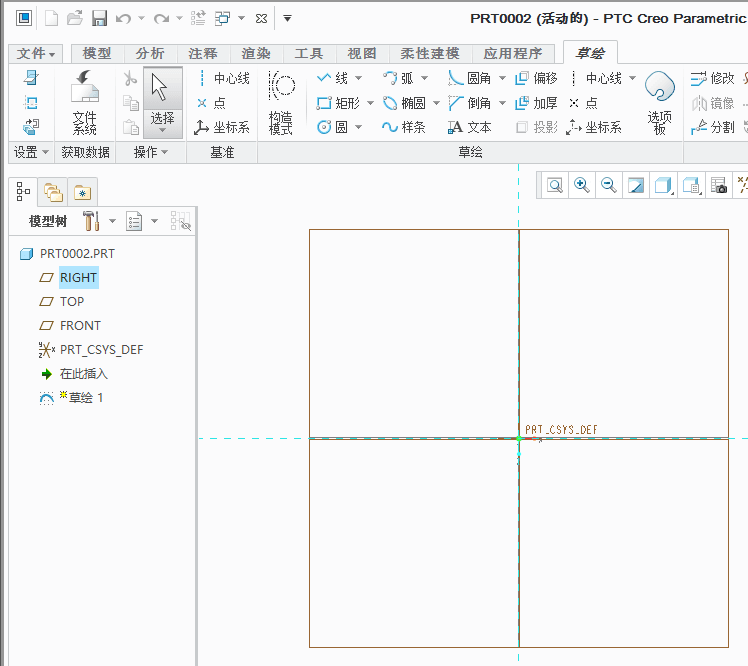

creo版本没出来之前我们在使用proe时进入草绘默认为2D模式,如图:

如何设置creo进入草绘时使草绘平面与屏幕平行吗?

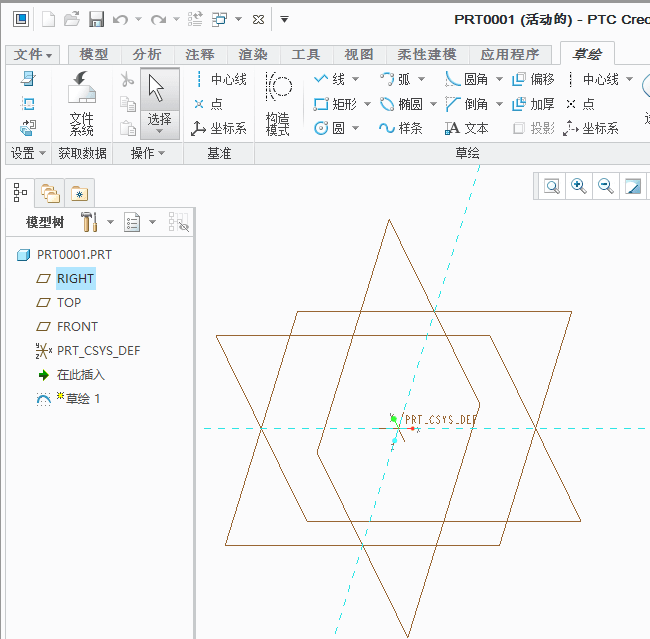

而Creo默认在进入草绘时为3D模式,如图:

如何设置creo进入草绘时使草绘平面与屏幕平行吗?

草绘时默认进入3d模式很不方便,那么如何解决呢?

方法如下:

方法一:

直接修改config.pro,用windows记事本软件打开,在后面加入一行

sketcher_starts_in_2d yes
如何设置creo进入草绘时使草绘平面与屏幕平行吗?

方法二:

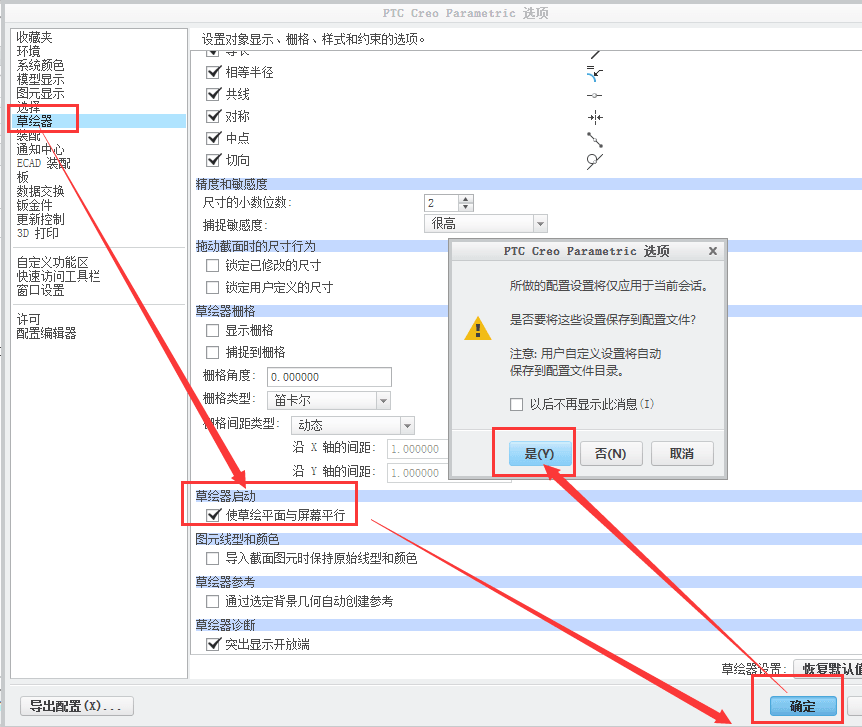

点菜单“文件”,“选项”,打开如下对话框;点“草绘器”,按图设置并“确定”,“是”,保存 config.pro 到启动目录或者“Creo 1.0\Common Files\M010\text”目录下即可。

如何设置creo进入草绘时使草绘平面与屏幕平行吗?

如何设置creo进入草绘时使草绘平面与屏幕平行吗?

个人习惯,我这里保存到启动目录下自定义的config.pro里,自定义修改的不喜欢保存到text下的config.pro里。
