你是否遇到过打印时不显示线宽的情况？你是否也很好奇为什么明明设置了线宽打印时却不显示？你是不是迫不及待的想要知道答案，CAD设计软件自学网专门为您解答各种CAD的疑难杂症，一起来看吧！

首先，在这里普及一下：并不是在图纸中设置好图形的线宽，打印的时候就会按照设置的线宽打印。这也就是我们题目中提到的问题，那么如果想要打印的时候显示线宽应该怎么做呢？

要想按图中设置的线宽打印，必须使用打印样式表（CTB或STB），并且在对应颜色或对应样式的输出的线宽设置中选择“使用对象线型”。

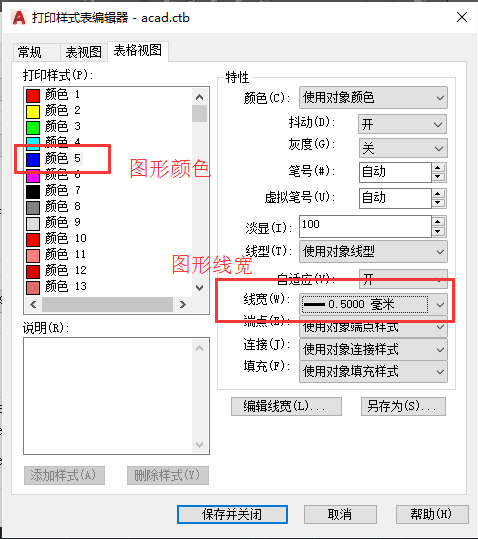

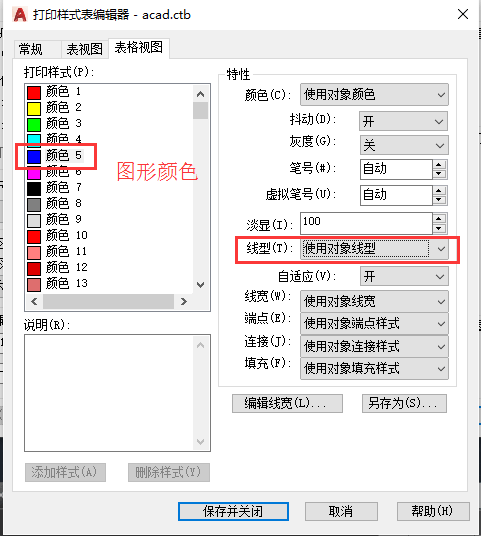

在打印样式表编辑器中选择“使用对象线型”，在选用打印样式表后，就可以根据图形或图层设置的线宽进行打印了。

特别说明：如果没有使用打印样式表，所有线都会按照默认的线宽打印，或者打印样式表被调整过，例如图形对应颜色或打印样式的输入线宽被设置成了固定值，例如0.5，那么你在图形中给对象或图层设置的线宽也会不起作用。这就是产生文章题目中问题的原因。

当出现类似情况的时候，一个是看是否使用了打印样式表，然后再检查一下图形对应的输出线宽是否被设置成了固定值。解决了这两个问题，您的打印就没有任何问题了，线宽将完美显示。

有时候我们打印图纸的时候，发现有些线条命名在图形中可以看到，但是打印的时候却打印不出来，遇到这种情况应该怎么办呢？下面跟小编一起来看看。

1、打印设置错误，导致无法准确打印线条

这种情况一般是打印设置没有设置按照准确的线型来进行打印，解决方法很简单，打开AutoCAD，找到左上角的文件-打印，打开打印选项对话框，然后将线型设置为准确的线型，再打印即可。

2、线型被设置为了不可打印状态

这种情况一般是某些线段被设置成了不可打印，解决方法是检查图层中是否存在不可打印状态的线段，如果有，则取消该设置即可。

3、线宽设置出错

这种情况一般是线型不是默认的，或者是0类型，导致打印出图的时候无法识别，这种情况可以设置线宽。

4、某些线段被绘制在了Defpoint层

Defpoint层是默认不打印的，如果将线段绘制在这个图层，则无法打印，只可以预览，解决方法是先检查是否存在这种情况，如果存在，则将线段转移到其他图层再进行打印。

5、线条的颜色设置不对

比如线条颜色设置为了白色，但是打印的时候，背景也是白色的，则看不出来，如果是白色线条，可以将背景设置为黑色再打印。

以上是CAD中打印时线条打印不出来的几种情况，大家可具体分析再针对性处理。
