CAD三维建模：3D 建模旋转（rev）命令

Auto CAD 3D建立3D模型其实很简单，今天我来谈谈我通过旋转建立各种回转体的建模经验。主要原理就是能过面围绕轴线旋转任意角度（0~360）后，形成回转体。

CAD软件教程：http://www.3c1x.com/cad-edu

1.我们先画任意个封闭区面吧。

2.要形成实体，必须转化成面域后才可以。

3.原理就是面绕轴线旋转一周后获得相应的实体。

4.注意看命令行。rev 选择实体 完成后 选择轴线，如图，就形成了回转实体。

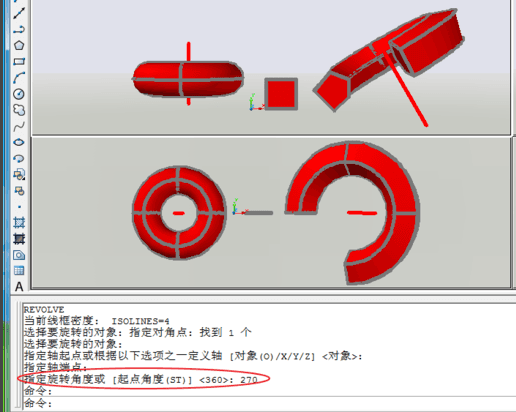

5.当然，我们的轴线可以是水平垂直的，也可以是任意角度的。这里我只旋转了270度，形成了如下半开口的回转体。

6.好了，矩形我就任意角度旋转了。

7.看看效果如下图所示。

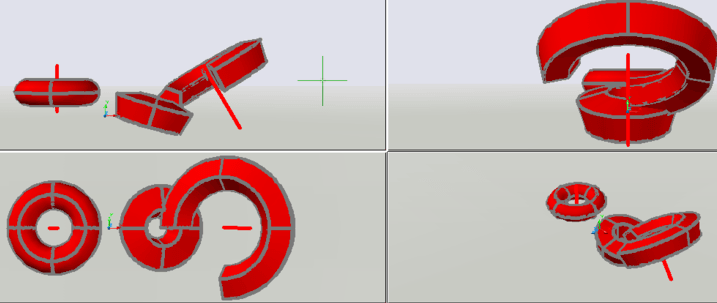

8.除此之外，我们还可以进行多面域的同轴回转。

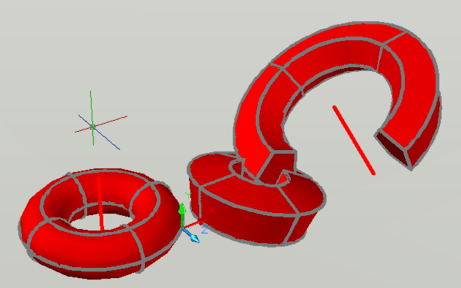

9.使用REV命令时，选择更多个面域和同一条轴线，可以创造出同轴的实体。

注意事项

一定要把封闭线段创建成面域。

选择时个，选完多个对象或一个对象时，需要按空格键确认。
