在cad绘图过程中，倒角跟圆角都是两条直线拐角的接法之一，在cad中经常使用，尤其是在机械方面运用很多。倒角的快捷键为”cha“，圆角的快捷键为”f“。下面本经验就以一个正方形为例来简单的来介绍下这二者的的使用方法，简单步骤如下：
一、倒角

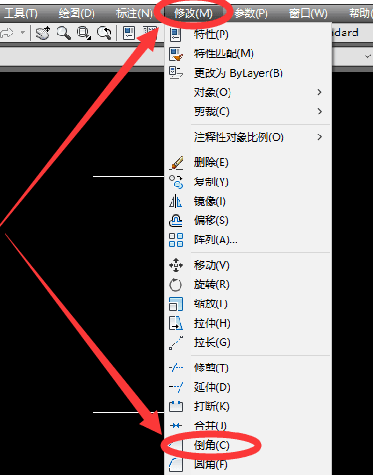

1.找到修改——倒角。或者直接输入快捷命令”cha“。

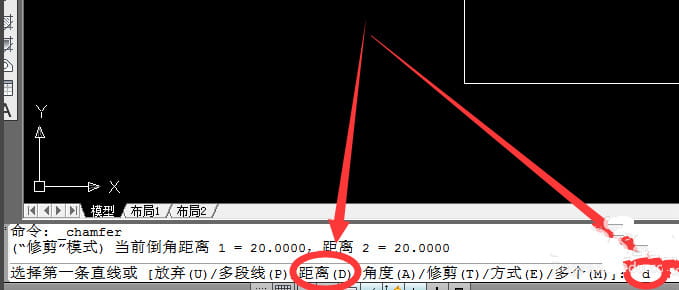

2.选择距离，输入”d“，回车。
3.指定第一个倒角距离，例如输入50，回车。

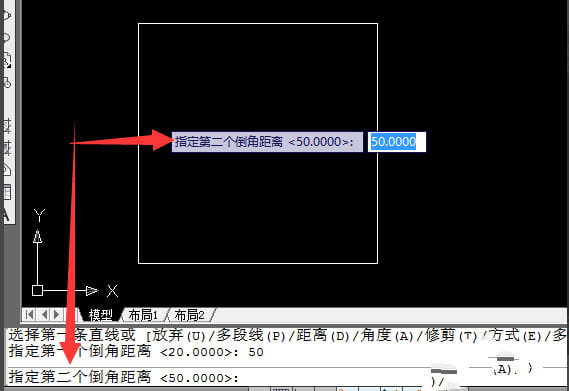

4.指定第二个倒角距离，例如也输入50，回车。

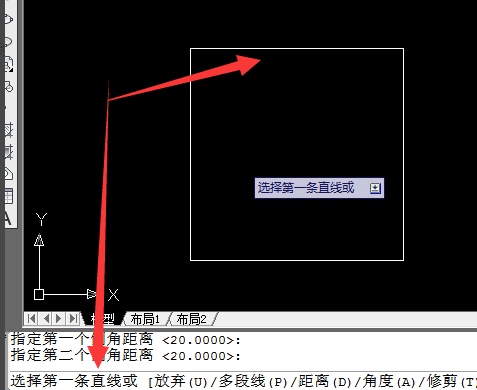

5.选择第一条直线。注意第一条直线对应第一个倒角距离，第二条直线对应第二个倒角距离。

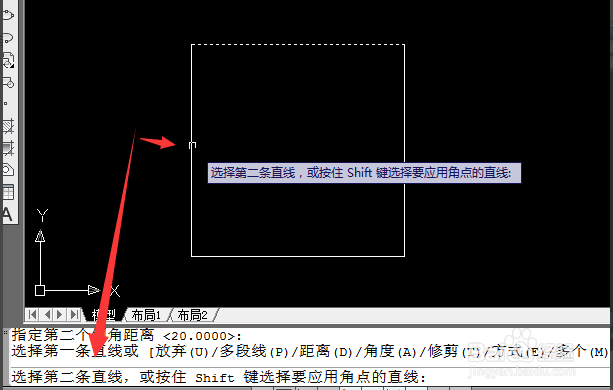

6.选择第二条直线。
7.完成。如图所示。
二、圆角

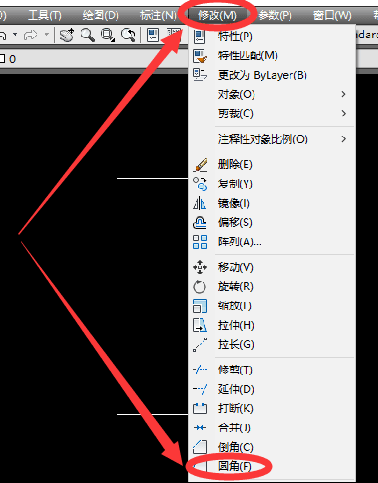

1.找到修改——圆角。或者直接输入快捷命令”f“.

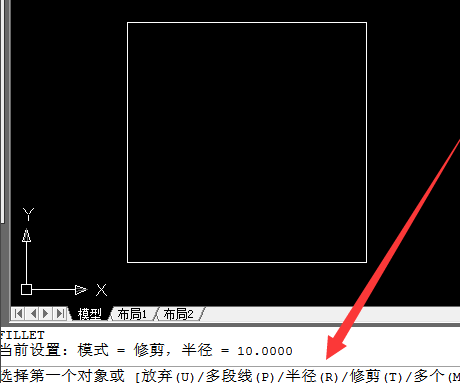

2.选择半径，输入r，回车。

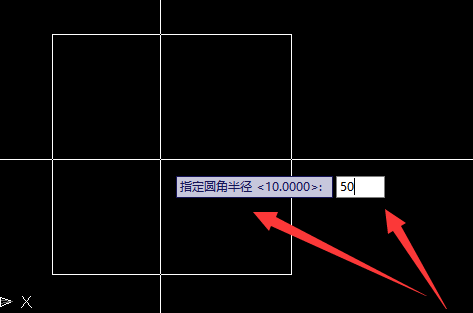

3.指定圆角的半径，例如输入50，回车。
4.选择第一个对象。
5.选择第二个对象。

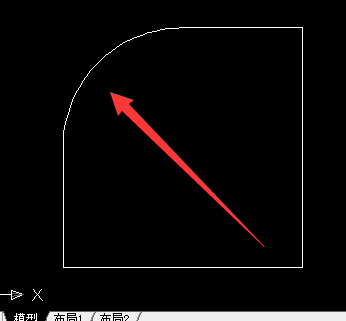

6.完成。如图所示。
