CAD是在建筑等行业中经常使用的一项软件，主要用在绘制图纸上；在使用CAD绘制建筑图纸的过程中，墙体是最主要的一项内容，只有墙体绘制准确，才能使用CAD进行其他绘制，下面我们就来看看如何准确绘制墙体并如何加粗墙体。

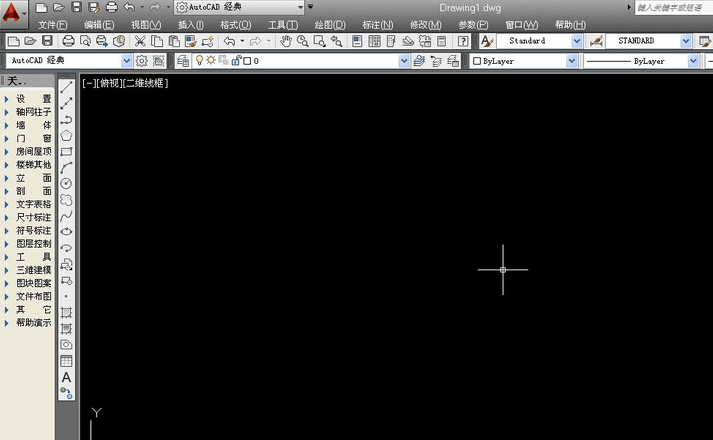

1.首先，使用天正打开CAD，这样CAD操作页面中，就会多出天正的绘图插件，能够帮助我们快速绘制建筑图纸。
2.为了准确绘制墙体，我们使用轴线工具进行辅助，选择”轴网柱子——绘制轴线“，系统会自动弹出轴网设置页面。

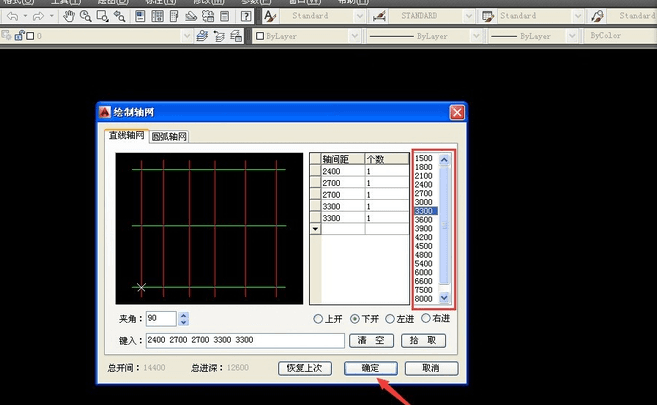

3.根据图纸或者具体需要，用户可以随意设置轴线之间的距离以及轴线的上进，下进，左开，右开，设置完成后，点击确定即可输出轴线。

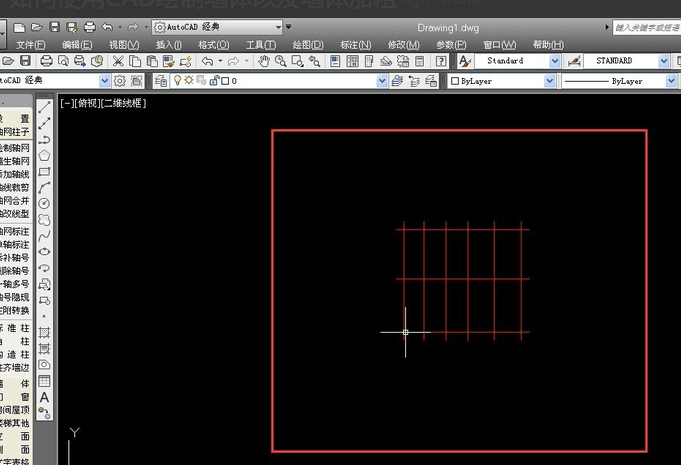

4.移动鼠标确定轴网的位置，单击鼠标左键，即可进行位置的选定，轴线也就绘制完成，下面即可依据轴线绘制相应的墙体线条。

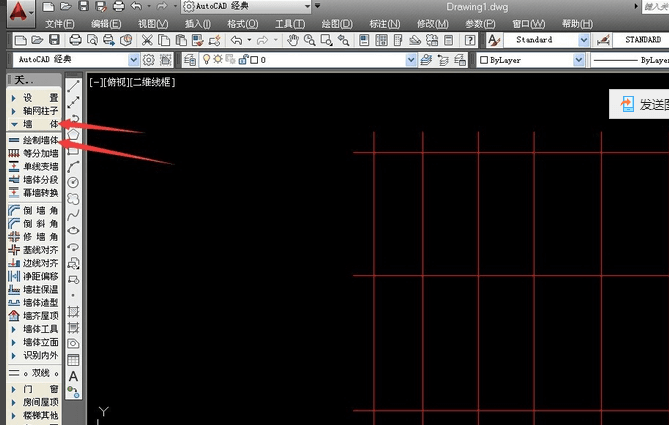

5.在工具栏中选择”墙体——绘制墙体“，即可进入墙体的绘制阶段，用户可以在弹出的墙体设置栏中，设置墙体的宽度等各种属性信息。

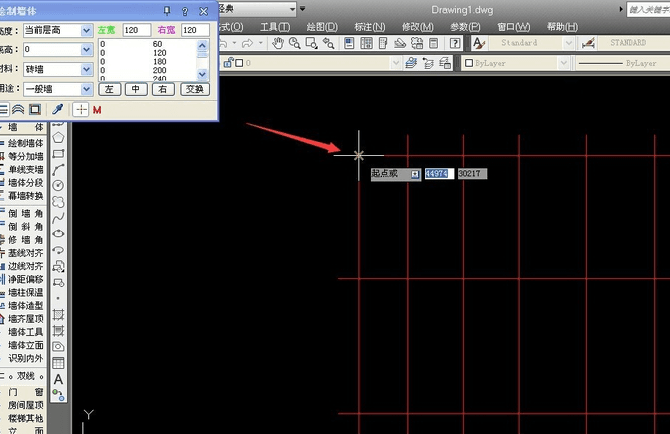

6.选定”绘制墙体“工具后，移动光标接近轴线，系统会自动靠近最近的轴线或者交点，这样用户就能够以轴线为标准，快速准确的绘制墙体。

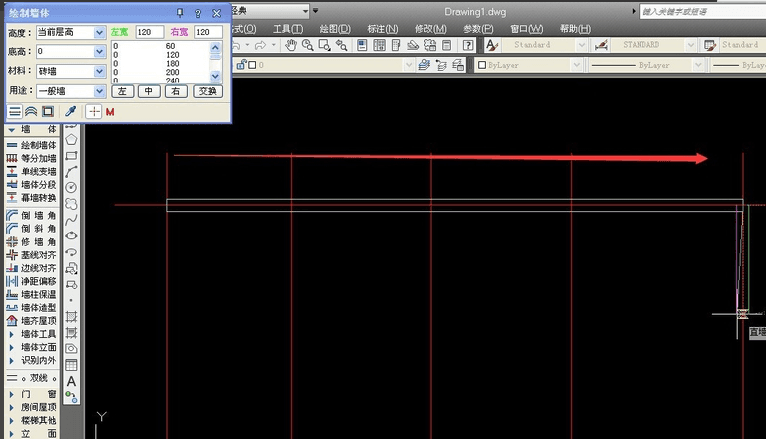

7.在绘制墙体时，第一次点击会确定墙体的起点，随后移动鼠标会出现墙体的提示线条，第二次点击会确定墙体的终点，并输出墙体线条。

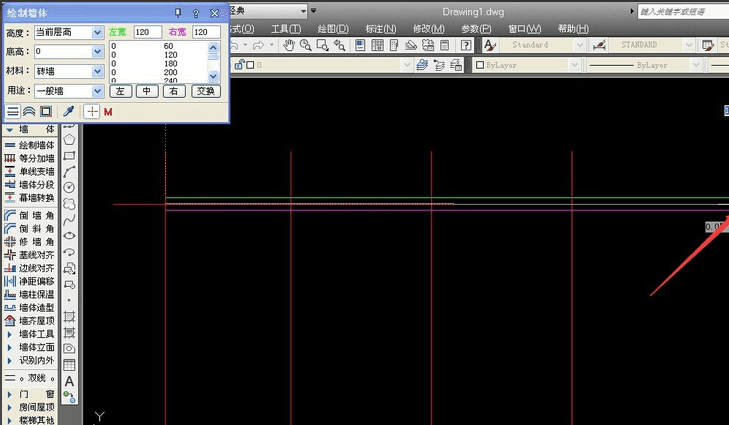

8.墙体线条默认为白色线条，并具有一定的宽度，是建筑绘图中最主要的线条部分，使用轴线配合墙体绘制工具，能够轻松绘制标准墙体。

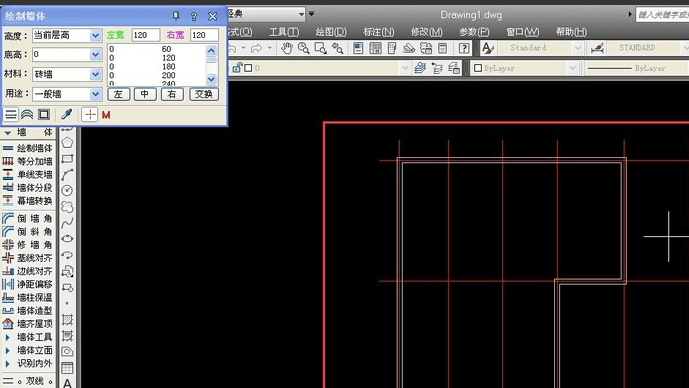

9.随后，根据轴线，完成墙体的绘制即可，在绘制墙体时，按下键盘的F8键，能够进行垂直锁定，确保墙体线绝对的垂直。
10.完成墙体绘制后，墙体线条为默认粗细的线条，但多数建筑图纸中，为了突出墙线和其他线条的区别，会进行墙线的加粗处理，在右下角快捷操作栏中找到”加粗“的按钮，单击开启。

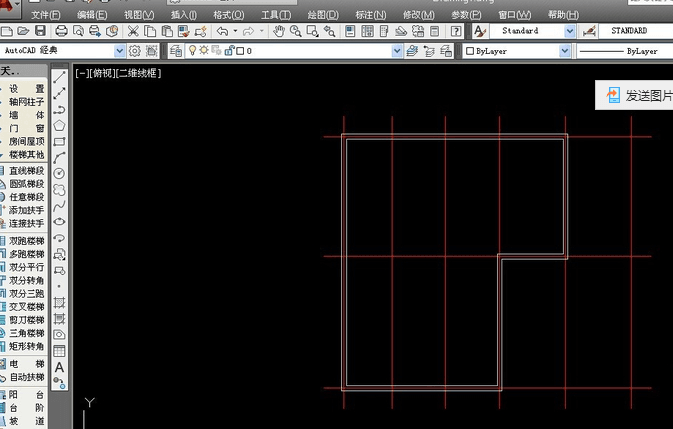

11.开启加粗处理后，系统会自动将所有的墙线进行加粗处理，使得墙线更加明显和突出，防止与其他线条弄混；“加粗”只能对墙线进行加粗处理，对其他线条没有影响。
